CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHỆ CAO DELTA VIỆT NAM
Logo
Telecom

THỬ NGHIỆM MÙ MUỐI TẠI VIỆN HÓA HỌC VẬT LIỆU

STT Đối với thép nền CT3 Ký hiệu Số lượng
1 Thép nền CT3 đối chứng (không sơn bảo vệ) CT3.0 1
2 CorrosionX đa dụng CT3.1 1
3 CorrosionX Aviation CT3.2 1
4 CorrosionX Haevy Duty CT3.3 1
5 NavGuard Type II CT3.4 1
6 CorrosionX For Gun CT3.5 1
STT Đối với nền hợp kim nhôm Ký hiệu Số lượng
1 Nền hợp kim nhôm đối chứng (không sơn bảo vệ) A1.0 1
2 CorrosionX đa dụng A1.1 1
3 CorrosionX Aviation A1.2 1
4 CorrosionX Haevy Duty A1.3 1
5 NavGuard Type II A1.4 1
6 CorrosionX For Gun A1.5 1
STT Đối với nền inox 304 Ký hiệu Số lượng
1 Nền inox đối chứng (không sơn bảo vệ) Inox.0 1
2 CorrosionX đa dụng Inox.1 1
3 CorrosionX Aviation Inox.2 1
4 CorrosionX Haevy Duty Inox.3 1
5 NavGuard Type II Inox.4 1
6 CorrosionX For Gun Inox.5 1
- Tiêu chuẩn áp dụng: ASTM-B117
Mẫu đặt trong buồng thử nghiệm kín của thiết bị mù muối và tiếp xúc với dung dịch sương muối phun liên tục theo tiêu chuẩn ASTM-B117. Sử dụng dung dịch phun sương muối gồm 5% NaCl tinh khiết và 95% nước cất, độ pH của dung dịch trong phạm vi 6,5 ÷ 7,2, nhiệt độ của buồng thử nghiệm duy trì ở 35 ± 2°C.
- Kết quả: Sau quá trình thử nghiệm liên tục trong buồng phun sương muối, sau quá trình quan sát bề mặt bên ngoài của mẫu nhận thấy như sau:
1. Đối với thép nền CT3
- Mẫu đối chứng (Ký hiệu CT3.0) không phủ nhiệt đới hóa bị biến đổi màu sắc, xuất hiện điểm gỉ và ăn mòn sau 12 giờ thử nghiệm, bị gỉ và ăn mòn nghiệm trọng sau 48 giờ thử nghiệm;
- Mẫu CorrosionX đa dụng (Ký hiệu CT3.1) xuất hiện điểm gỉ và ăn mòn sau 840 giờ thử nghiệm, bị gỉ và ăn mòn nghiệm trọng sau 940 giờ thử nghiệm;
- Mẫu CorrosionX Aviation (Ký hiệu CT3.2) xuất hiện điểm gỉ và ăn mòn sau 504 giờ thử nghiệm, bị gỉ và ăn mòn nghiệm trọng sau 674 giờ thử nghiệm;
- Mẫu CorrosionX HD (Ký hiệu CT3.3) không xuất hiện bất kỳ biến đổi nào về kết cấu và màu sắc vật liệu cũng như các bất thường khác trong thời gian 1440 giờ thử nghiệm;
- Mẫu NavGuard Type (Ký hiệu CT3.4) xuất hiện điểm gỉ và ăn mòn sau 960 giờ thử nghiệm, bị gỉ và ăn mòn nghiệm trọng sau 960 giờ thử nghiệm;
- Mẫu CorrosionX For Gun (Ký hiệu CT3.5) xuất hiện điểm gỉ và ăn mòn sau 576 giờ thử nghiệm, bị gỉ và ăn mòn nghiệm trọng sau 762 giờ thử nghiệm;
2. Đối với nền hợp kim nhôm
- Mẫu đối chứng (Ký hiệu A1.0) bề mặt biến đổi từ sáng bạc thành màu xám, xuất hiện các vết oxy hóa và ố trắng sau 48 giờ thử nghiệm;
- Các mẫu vật được phủ nano nhiệt đới hóa của hãng CORROSIONX ( Ký hiệu A1.1; A1.2; A1.3; A1.4; A1.5) không xuất hiện bất kỳ biến đổi nào về kết cấu và màu sắc vật liệu cũng như các bất thường khác sau 1440 giờ thử nghiệm.
3. đối với mẫu nền inox 304
- Mẫu đối chứng (Ký hiệu Inox.0 xuất hiện điểm ố màu vàng sau 504 giờ thử nghiệm;
- Các mẫu vật được phủ nano nhiệt đới hóa của hãng CORROSIONX ( Ký hiệu Inox.1; Inox.2; Inox.3; Inox.4, Inox.5) không xuất hiện bất kỳ biến đổi nào về kết cấu và màu sắc vật liệu cũng như các bất thường khác sau 1440 giờ thử nghiệm.
PHỤ LỤC ẢNH TRƯỚC VÀ SAU THỬ NGHIỆM
Ký hiệu mẫu Ảnh mẫu trước thử nghiệm Ảnh mẫu sau thử nghiệm

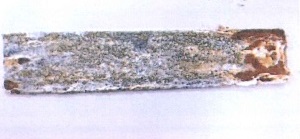

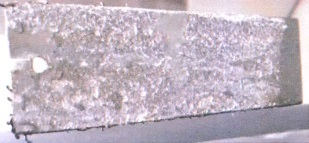

Nền thép CT3 CT3.0 Sau 48 giờ Sau 120 giờ Sau 1440 giờ
CT3.1 Sau 840 giờ Sau 960 giờ Sau 1440 giờ
CT3.2 Sau 504 giờ Sau 672 giờ Sau 1440 giờ
CT3.3 Ảnh mẫu trước thử nghiệm Ảnh mẫu sau thử nghiệm 1440 giờ
CT3.4 Ảnh mẫu trước thử nghiệm Sau 840 giờ Sau 960 giờ Sau 1440 giờ
CT3.5 Sau 576 giờ Sau 672 giờ Sau 1440 giờ
Nền hợp kim nhôm A1.0 Ảnh mẫu trước thử nghiệm Ảnh mẫu sau 1440 giờ
A1.1
A1.2
A1.3
A1.4
A1.5
Nền inox 304 Inox.0 Ảnh mẫu trước thử nghiệm Ảnh mẫu sau thử nghiệm 1440 giờ
Inox.1
Inox.2
Inox.3
Inox.4
Inox.5
Liên hệ tư vấn
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua
