Bộ thiết bị kiểm tra, sửa chữa cơ động

MÃ SP:
Nhà sản xuất: ATE
Tình trạng: Liên hệ
Xuất xứ: Belarus
Tổng đài tư vấn: 0247 1089 789
Mua hàng
Sản phẩm có các công dụng sau:
- Thực hiện việc kiểm tra và chẩn đoán hỏng hóc các modun điện tử có cấu trúc số của mọi thiết bị một cách tự động cho đến khi gặp linh kiện (hoặc nhóm linh kiện) hỏng với việc sử dụng các chương trình kiểm tra;
- Thiết bị có thể được sử dụng để chẩn đoán các modun điện tử có cấu trúc từ những linh kiện là IC lập trình khi có các thuật toán kiểm tra phù hợp;

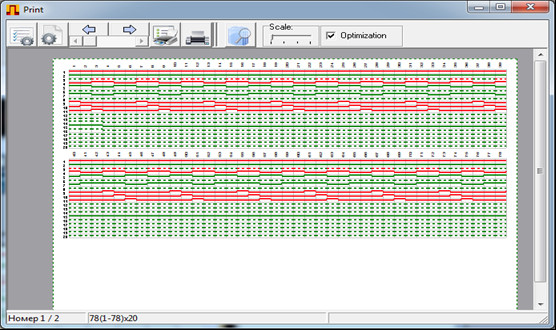

- Lập hồ sơ quá trình thực hiện chương trình kiểm tra;
- Phát triển và chỉnh sửa các chương trình kiểm tra;
- Tự động kết nối đầu ra của thiết bị tới 96 kênh tín hiệu số, đồng thời có thể thực hiện kết nối bằng tay các nguồn nuôi và máy phát tới các thiết bị đầu cuối;
- Cung cấp cho người sử dụng các hướng dẫn thực hiện các thao tác cần thiết;
- Kiểm tra các tín hiệu số và analog tại các điểm trung gian của sơ đồ cấu trúc thiết bị đầu cuối bằng chính các que đo của máy hiện sóng kiểm tra và các tín hiệu số nhờ thiết bị phân tích tín hiệu;
- Khả năng chẩn đoán hỏng hóc các thiết bị đầu cuối với các bộ đếm không có mạch reset;
- Khả năng thực hiện các chu trình, bao gồm cả các chu trình bị ngắt bởi việc giảm mức ở một trong các kênh đã được xác định;
- Chẩn đoán hỏng hóc các module với các tín hiệu trên các jack cắm biên được thiết lập bởi các vi mạch ТТL với các collector hở
- Kiểm tra tình trạng kỹ thuật của ngay chính giá thử bằng chương trình kiểm tra thiết bị đã được thiết lập;
- Kiểm tra thành phần bị hỏng hóc của đối tượng kiểm tra bằng các đặc tuyến mà không cần phải cung cấp nguồn nuôi và có sơ đồ nguyên lý;
- Là một thiết bị kiểm tra, chẩn đoán và tìm kiếm hỏng hóc các bảng mạch điện tử có cấu trúc số so với mọi model khác nó gọn nhẹ đảm bảo cho công tác sửa chửa lưu động được thuận lợi;
- Là một thiết bị kiểm tra và chẩn đoán các bảng mạch điện tử số so với các thiết bị chẩn đoán khác có cùng cấu hình có giá thành rẻ hơn.
Bộ thiết bị kiểm tra, sửa chữa cơ động bao gồm 2 thiết bị:

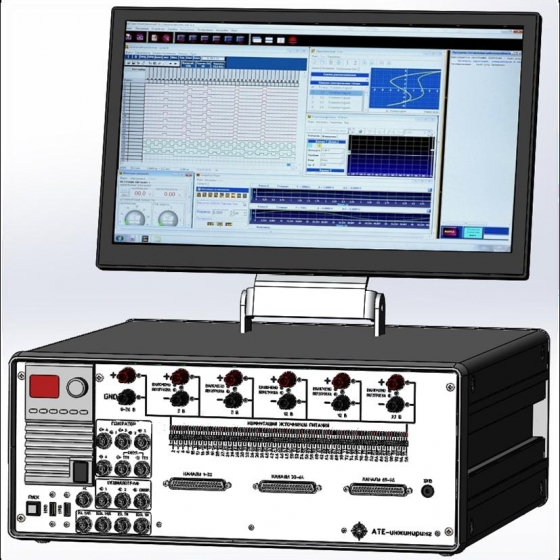

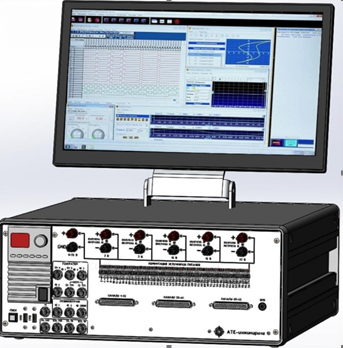

1. Thiết bị kiểm tra bảng mạch cơ động

- Điệp áp nguồn nuôi: 220V/50Hz
- Công suất tiêu thụ, không lớn hơn: 1200V.A
- Số lượng các kênh số: 96
- Kiểu loại kênh số kiểm tra: Cả hai hướng (được lập trình)
- Đồng bộ làm việc của các kênh: Đồng bộ cả trong và ngoài (được lập trình)
- Các chế độ làm việc:
+ Tự động
+ Từng bước
+ Máy phát
- Các sự kiện được phân tích:
+ Lỗi chức năng;
+ Các điểm dừng;
+ Chu kỳ;
+ Chênh lệch mức;
+ Kích hoạt từ bên ngoài.
- Phương pháp chỉ thị các phần tử bị lỗi bằng bộ vẽ đặc tuyến: Bằng bảng theo thứ tự giảm phần trăm độ sai lệch của R, C, U so với các giá trị mẫu
- Thiết bị đồng bộ:
+ Máy phát tín hiệu 2 kênh được điều khiển bằng chương trình:
    Số kênh: 2; Tần số lấy mẫu: 100 Mega lần/s; Điện áp đầu ra: ±8 V (±4 V - 50Ω); Khoảng giãn: 1mV (0.5mV, 50Ω); Dạng tín hiệu: xung mean, tam giác, hình sin; Giao thức kết nối: USB

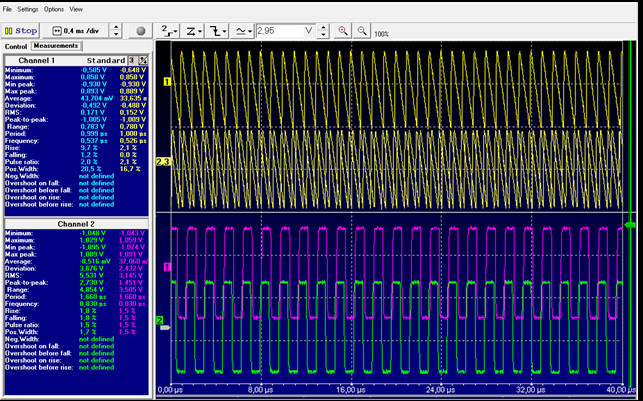

+ Máy hiện sóng 2 kênh được điều khiển bằng chương trình:
   Số kênh đầu vào: 2; Tần số lấy mẫu: 200 Mega lần/s; Giao thức kết nối: USB
+ Bộ nguồn tích hợp được điều khiển:
    Dải điện áp: 0 - 36 V; Dải dòng điện: 0 - 6 A; Giao thức kết nối: RS232; Bộ nguồn tích hợp có điện áp cố định và giới hạn cố định dòng
- Điện áp: +5V/7A 35W x2; +12V/4,2A 50W x2; +27V/3,8 100W x1.
2. Thiết bị ảnh nhiệt chuẩn đoán Modul điện tử
- Nguồn qua cổng USB: 5V
- Công suất tiêu thụ, không quá: 500 mW
- Độ phân giải: 384 x 288 pixel
-  Kích thước pixel: 17 micromet
- Dải bước sóng trong dải IR: 8 ~ 14 micromet
- Tương thích với các hệ điều hành: Windows (7, 8, 8.1, 10), Android
- Độ nhạy: 0,05 ° C
- Dạng điều chỉnh hội tụ: Bằng tay
Thiết bị đồng bộ:
- Camera ảnh nhiệt
- Cáp đấu nối
- Chân máy có đầu dạng khớp quay, giá đỡ có đoạn kéo dài dạng ống xếp
- Bộ phụ kiện để kết nối với đối tượng kiểm tra (Que dò, đầu kẹp clip, đầu kẹp clip cá sấu, các bộ dây để đấu nối)
- Bộ giá đỡ quay được để định vị đối tượng kiểm tra trước ống kính của camera ảnh nhiệt
- Tài liệu khai thác sử dụng
- Phần mềm trong USB.
