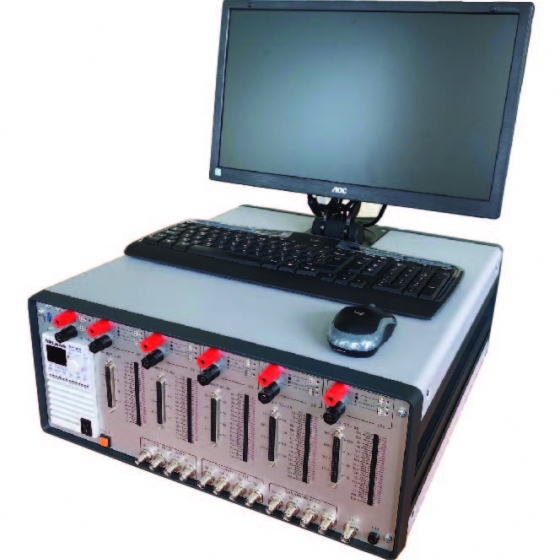

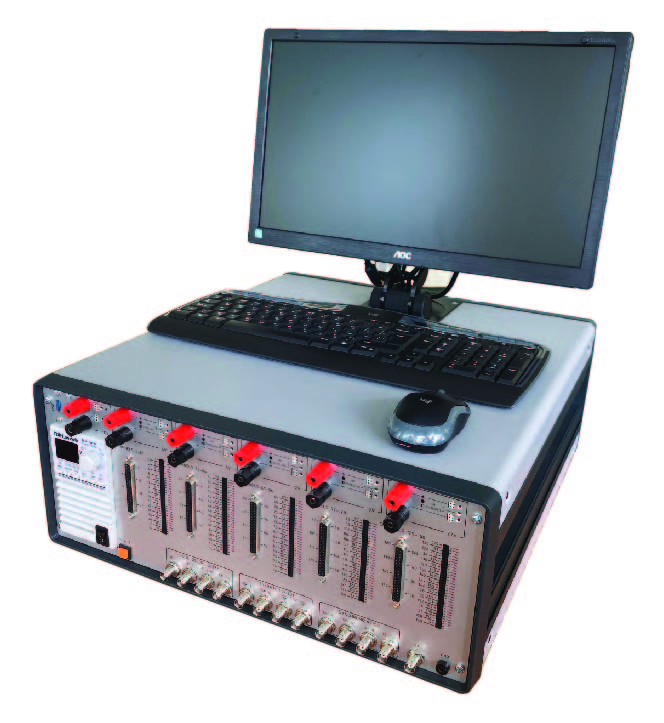

THIẾT BỊ KIỂM TRA, CHẨN ĐOÁN HỎNG HÓC, CHỈ DẪN SỬA CHỮA CÁC MODULE ĐIỆN TƯ TƯƠNG TỰ - SỐ VÀ CÁC MODULE ĐIỆN TỬ LÀM VIỆC Ở TẦN SỐ CAO

MÃ SP: DTA 135-200

Nhà sản xuất: ATE-Engineering

Tình trạng: Liên hệ

Xuất xứ: Belarus

Tổng đài tư vấn: 0888183355

Mua hàng

Mô tả sản phẩm| Thông số kỹ thuật

THIẾT BỊ KIỂM TRA, CHẨN ĐOÁN HỎNG HÓC, CHỈ DẪN SỬA CHỮA CÁC MODULE ĐIỆN TỬ TƯƠNG TỰ - SỐ VÀ CÁC MODULE ĐIỆN TỬ LÀM VIỆC Ở TẦN SỐ CAO

Sử dụng để tự động xác minh và chẩn đoán lỗi kỹ thuật của các đối tượng tín hiệu số (digital), và tín hiệu số sang tương tự cao tần lên tới 200 MHz (digital to analog) (các mạch điện tử, khối, thiết bị) với số lượng các tín hiệu kiểm soát của đầu nối cạnh (edgecard connector).

TÍNH NĂNG
- Thực hiện kiểm tra và chẩn đoán hỏng hóc các module điện tử tương tự - số và các module điện tử làm việc ở tần số cao với việc sử dụng các chương trình kiểm tra;
- Lập hồ sơ quá trình thực hiện chương trình kiểm tra;
- Cung cấp cho người sử dụng các hướng dẫn thực hiện các thao tác cần thiết;
- Khả năng chẩn đoán hỏng hóc các thiết bị đầu cuối với các bộ đếm không có mạch reset;

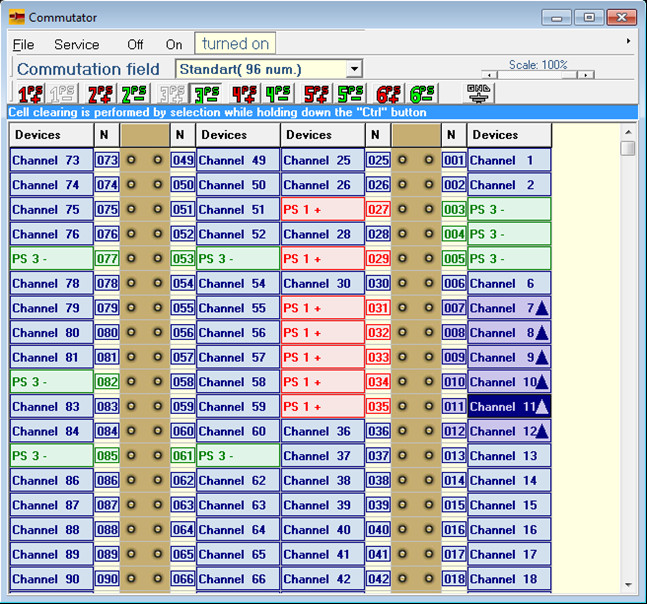

- Thực hiện chuyển đổi tự động các điện trở treo cho bất kỳ kênh nào trong số 135 kênh kỹ thuật số để làm việc với các tín hiệu trên ổ cắm cạnh được hình thành bởi Vi mạch TTL với bộ thu mở;
- Chẩn đoán các đối tượng thử nghiệm bằng bộ đếm không có mạch khởi động lại và cài đặt ban đầu ở chế độ tĩnh;
- Tìm kiếm phần tử bị lỗi của thiết bị được thử nghiệm bằng cách sử dụng thiết bị đo đặc tuyến (thiết bị này không yêu cầu sơ đồ nguyên lý và sự hiện diện của điện áp cung cấp).
- Thực hiện kiểm tra khả năng hoạt động và chẩn đoán các Module điện tử tương tự - số và các module điện tử làm việc ở tần số cao (tất cả các đối tượng kiểm tra ở đây và sau gọi tắt là UUT) cho đến khi tìm thấy một phần tử bị lỗi (hoặc nhóm các phần tử bị lỗi) sử dụng phần mềm điều khiển;
- Phát triển và chỉnh sửa các chương trình kiểm tra;

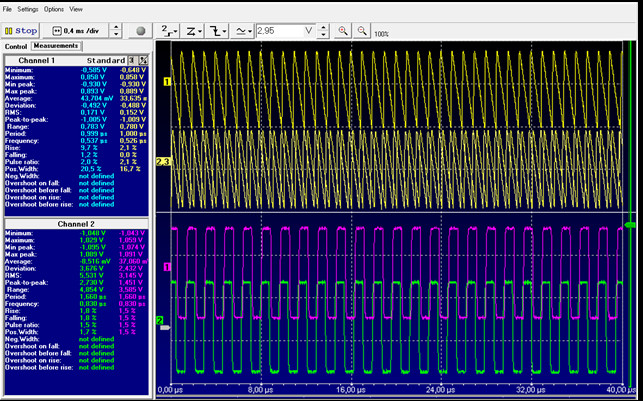

- Kiểm tra các tín hiệu số và analog tại các điểm trung gian của sơ đồ cấu trúc thiết bị đầu cuối bằng chính các que đo của máy hiện sóng kiểm tra và các tín hiệu số nhờ thiết bị phân tích tín hiệu;
- Tự kiểm tra tình trạng kỹ thuật của thiết bị bằng chương trình kiểm tra thiết bị đã được thiết lập sẵn.
- Điều khiển tín hiệu số và tín hiệu tương tự trong các điểm trung gian của sơ đồ điện của UUT bằng cách sử dụng đầu dò chiếu của máy hiện sóng và tín hiệu số sử dụng bộ phân tích đặc tuyến;
- Thực hiện các chu kỳ, bao gồm các chu kỳ có thể bị gián đoạn do thay đổi mức ở một trong các kênh đã đặt;

Get Catalog

STT	THAM SỐ KỸ THUẬT	ĐẶC TÍNH CỦA THAM SỐ
1	Nguồn ATC MINI-135-200	220V ± 10%. 50 ± 1Hz
2	Công suất tiêu thụ của khối phân tích - điều khiển (UAC), tối đa	1200V*A
3	Độ lớn màn hình UAC, tối đa	19,5'
4	Kích thước tổng thể của UAC với hệ thống kỹ thuật số phụ (khối đơn), tối đa	Dài (L): 471 mm (tối đa) Sâu (B): 527 mm (tối đa) Cao (H): Khi màn hình gập là 340 mm (tối đa) Khi màn hình không gập 630 mm (tối đa)
5	Khối lượng của UAC, tối đa	20 kg
6	Số lượng các kênh số	135
7	Dạng tín hiệu của kênh kỹ thuật số	Hai chiều (có thể lập trình)
8	Đồng bộ làm việc của các kênh	Đồng bộ cả ngoài và trong (Được lập trình)
9	Tốc độ truyền đạt và tiếp nhận tín hiệu trong các kênh trong chế độ đồng bộ trong	Từ 0,3 Khz đến 5 Mhz (Gián đoạn)
10	Giãn cách tối thiểu giữa các xung trong chế độ đồng bộ ngoài	0,2 μs
11	Giãn cách lớn nhất giữa các xung trong chế độ đồng bộ ngoài	Không giới hạn
12	Các chế độ làm việc	- Tự động; - Chế độ “ bước”; - Chế độ máy phát
13	Hoạt động phân tích	- Hỏng chức năng; - Các điểm dừng hoạt động; - Chu kỳ; - Chuyển mức; - Kích ngoài.
14	Phương pháp chỉ ra sự phản hồi không chính xác của các đối tượng số cần kiểm tra	Giữ mức tĩnh để dừng một chuỗi số và đánh dấu các mức không chính xác trong giao diện người dùng
15	Phương pháp chỉ thị các phần tử bị lỗi bằng bộ vẽ đặc tuyến (Assist Asa)	Dạng bảng, theo thứ tự giảm dần độ lệch phần trăm R, C, U so với các giá trị tham chiếu
16	Mức xung đồng bộ ngoài	TТL
17	Độ nhạy sườn trước và sau của xung đồng bộ	Lập trình được
18	Dung lượng bộ nhớ động	65.536 mẫu test trên mỗi kênh
19	Độ dài chuỗi kiểm thử	Vô hạn theo lý thuyết
20	Hạn mức tín hiệu logic kích thích trong các kênh	Điều chỉnh theo từng kênh , từ -2V đến +10 V với giãn cách là 0.1V
21	Hạn mức các bộ so sánh tín hiệu logic được phân tích trong các kênh	Điều chỉnh theo từng kênh , từ -2V đến +10 V với giãn cách là 0.1V
22	Phân tích đặc tuyến (kỹ thuật số)	Có
23	Độ dài tối đa của chuỗi số được phân tích của máy phân tích	65536
24	Máy phát hai kênh tích hợp sẵn	Số kênh: 2; Tần số lấy mẫu: 100 Mega lần/s; Điện áp đầu ra: ±8 V(±4 V - 50Ω); Khoảng giãn: 1 mV (0.5 mV, 50Ω); Dạng tín hiệu: khúc, tam giác, sin; Giao thức kết nối: USB.
25	Máy hiện sóng hai kênh tích hợp sẵn	Số kênh đầu vào: 2; Tần số lấy mẫu 200 Mega lần/s; Độ nhạy từ 5 mV/div tới 5V/div Giao thức kết nối: USB.
26	Nguồn điện ZUP36-6 tích hợp sẵn	Điện áp 0÷36 V; Hạn chế dòng: 0÷6 А; Giao thức kết nối: RS232
27	Nguồn điện tích hợp sẵn, điện thế và giới hạn dòng cố định	Điện áp: 5 V / 7 A (35 W) - 2 ổ; 12 V/4,2 A (50 W) - 2 ổ; 27 V/3,8 A (100 W) - 1 ổ
28	Máy đặc tuyến "Assist - Asa"	Có
29	Máy hiện sóng Tektronix TBS2204B	Số lượng kênh:4; Tần số băng thông: 200MHz; Tần số lấy mẫu: 1GS/giây; Bộ nhớ: 5 triệu điểm; ADC độ phân giải: 8bit; Độ nhạy từ 2mV/div tới 10V/div; Giao diện kết nối – USB
30	Máy phát Tektronix AFG31252	Số lượng kênh :2 Tần số, lên tới: 250MHz; Tốc độ mẫu: 2GS/giây; RAM cấp: 16 triệu điểm cho mỗi kênh; Độ phân giải DAC: 14bit; Dạng sóng: Khúc, tam giác, sin; Đầu ra: ±8V (± 4 V 50 Ohms); Giao diện kết nối – USB
